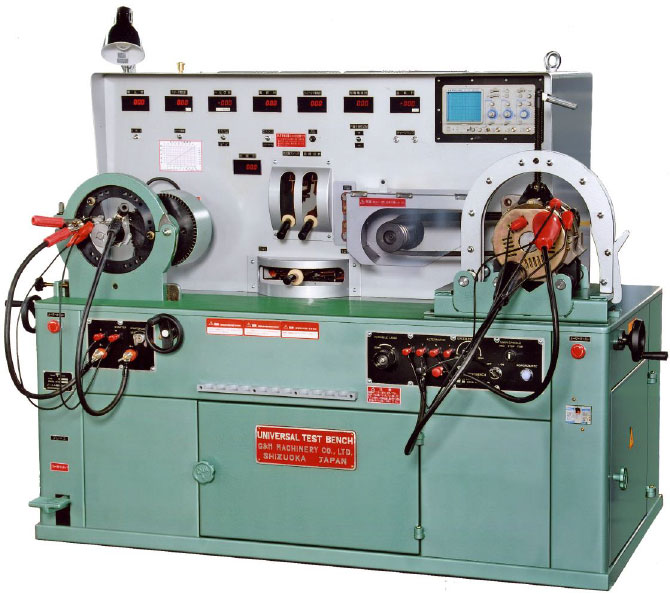

GT-150K-DN（DENSO仕様）
数字で表示する。数値を固定する。デジタルメーターになると、テストが易しい。
最大試験能力
| オルタネータ | 24V 160A | 12V 200A |
|---|---|---|
| スタータ | 24V 11kw |
- メータには新たにデジタル式を採用。一瞬の数値も数字で表示されることにより、きわめて正確に読み取れます。またホールドスイッチにより、数値を表示パネルに固定できるため、誤読を完全に防止できます。
- 変速機構に低騒音インバータを採用。変速範囲がきわめて大きく。振動、騒音が少ない為試験物の異常音の有無を厳しくチェックできます。
- スタータ、オルタネータそれぞれの専用試験台を備えている為、併行して試験を行えます。また試験物に合わせて計器、スイッチ類をレイアウト。大型オルタネータ（１６０Ａ）、スタータ（１１ｋｗ）の完全負荷試験が確実に行えます。
- リダクションスタータの拘束試験におけるスタータの取付け方法の問題を解決。独自開発のワンタッチ取付けアタッチメントにより、全てのスタータ試験機に威力を発揮します。
- 可変負荷抵抗器の内臓により、ＩＣビルドインオルタネータの試験も簡単、確実。またＶリプドプーリ付オルタネータの場合もＶプーリのワンタッチ交換により簡単に行えます。
- オルタネータスコープを標準付属品として機内に組み込んでいます。
| 仕様 | GT-150K | 試験内容 |
| デジタル電圧計 | ±100V | オルタネータ発電電圧・電源電圧測定 |
| オルタネータ中性電圧測定・スタータマグネット電圧測定 | ||
| デジタル電流計 |
0～20A 0～200A 0～1500A |
オルタネータフィルド電流測定 |
| オルタネータ充電電流測定 | ||
| スタータ電流測定 | ||
| デジタルオルタネータ回転計 | 0～5400r/min | オルタネータ回転数測定 |
| デジタルスタータ回転計 | 0～9000r/min | スタータ回転数測定 |
| デジタルトルク計 | 0〜200N.m | スタータ出力トルク測定 |
| 主電動機 | 3相 200V 50/60Hz 2P 15Kw | |
| 変速方法 | 電気無段変速（低騒音インバータ方式） | |
| 機械試験能力 |
オルタネータ：24V 160A（MAX） スタータ：24V 11Kw（MAX）リダクション及従来型 |
|
| 可変負荷抵抗 | カーボン式抵抗器 | |
| スコープ | 5、7型TFTカラーディスプレイ | |
| チャージランプ回路 | 12V、24V 外部接続方式 | |
| スタータ固定方法 | サークルプレート（ワンタッチ交換方式）） | |
| オルタネータ固定方法 | ユニバーサルバイス方式 | |
| 機械寸法 | 巾2100 奥行1095 高さ1770 | |
| 機械重量 | 約700kg |
標準付属品
- スタータ試験用プレート … １セット
- スタータ交換歯車 … M2.54 M3 M3.5 各１枚
- オルタネータ駆動プーリー … 4個
- 試験コード … 1セット
- ＶベルトＡ／Ｂ … Ａ型/１本 Ｂ型/２本
特別付属品
- スタータ用特殊試験プレート
- スタータ交換歯車（特殊歯）
- オルタネータ24V 200A対応パワーアップ（主電動機18.5Kw）
- バッテリー抵抗変更装置
※機械改良の為、仕様及び意匠は予告なく変更することがあります。
